電磁流量計的基本結構

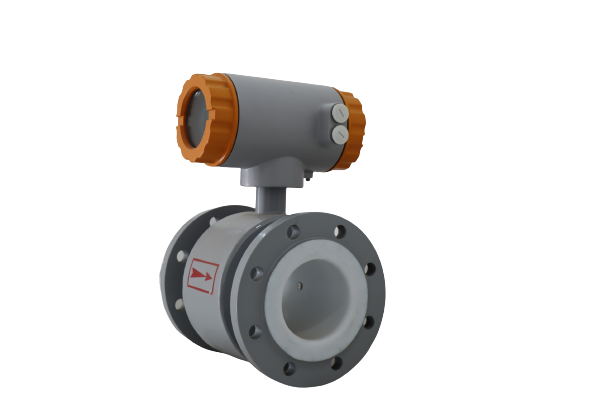

    電磁流量計按傳感器與轉換器的構成方式，可分為分離型和一體型兩種。分離型是把傳感器和轉換器各自獨立設置，中間用電纜連接，所以電纜長度受被測流體電導率的限制。一體型是把傳感器和轉換器作為一個整體而設置，所以與流體溫度和環境溫度有關，與分離型相比，適用的溫度范圍將受限制。

    電磁流量計的主要部件名稱和作用如下：

    1、外殼

    防止電磁流量計的傳感器內部的勵磁線圈、鐵心和電極導線遭受機械性損傷，保護其免受周圍環境的影響。它的結構必須具有足夠的機械強度，能防止水和塵埃等侵入，并耐安裝場所周圍環境的腐蝕。

    2、測量管

    其結構必須形成流過被測流體的導管，機械上能耐流體壓力的強度。

    3、襯里

    是電磁流量計測量管內襯的絕緣物，以防止信號電動勢被短路。因為襯里材料接觸被測流體，所以必須是能夠磨損和耐腐蝕的材料。另外，襯里按其材料性質，受流體溫度的上限限制。

    4、電極

    安裝在測量管壁上，以取出電極電壓。電極材料必須能夠耐流體的磨損和腐蝕。

    5、接液環

    它能使電磁流量計傳感器和被測液體同電位，也有保護法蘭端面襯里的作用。其材料必須能夠耐流體的磨損和腐蝕。

    6、勵磁線圈和鐵芯

    它在測量管內形成與傳感器勵磁電流成正比的磁通密度。
